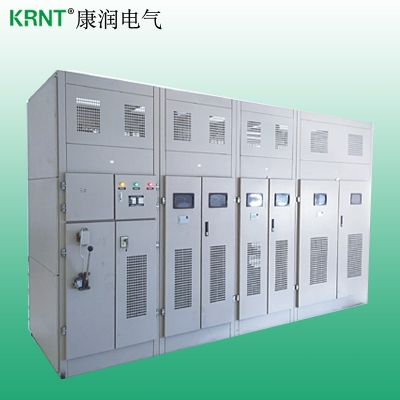

KRTBB系列戶內中高壓無功補償裝置主要用于6KV, 10KV, 24KV, 35KV三相電力系統，用以調整平衡網絡電壓提高功率因數降低損耗提高供電質量。戶內框架式無功補償裝主要對的電力系統進行容性無功補償和感性無功補償，用以調整、平衡電網電壓，提高功率因數，降低線路損耗，提高電能質量，充分發揮發電、供電設備的生產效率。
戶內柜式無功補償裝置用于戶外，主要包括：隔離接地開關、高壓并聯電容器、空芯電抗器、電容器專用熔斷器、放電裝置（專用放電線圈或電壓互感器）、無間隙氧化物避雷器、帶電顯示裝置、繼電保護裝置、連接導線、支柱絕緣子、框架等組成。
使用條件
環境溫度:-25°C ~+45°C，24小時內平均溫度不超過+35°C,
海拔高度:不超過2000米，高于2000米采用高原型產品。
濕度:日平均值不大于95%，月平均值不大于90%0
戶外風速≤35m/s.
抗震:不超過地震烈度為8度。
地面傾斜度不大于3。
令陽光輻射不得超過10000w/m2。
安裝場所:使用地點不允許有爆炸危險介質，周圍環境中不應合有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有嚴重的霉菌存在。
訂貨說明
系統主接線、平面布置圖。
系統額定電壓、補償總容量、單臺電容的容量、數量等。
使用在特殊條件時應在訂貨時提供。
結構特點
1.安裝在戶內，柜式結構、固定投切。
2.可直接在變電所內投切電容補償裝置。
3.KRTBB型戶內柜式無功補償裝置由串聯空芯電抗器、進線架和電容器組成，空芯電抗器一般為三相疊裝或三相品字形安裝；進線架包括高壓隔離開關、放電線圈以及 避雷器；電容器架一般為二層一排布置，容量大采用二排二層布置；進線架與電容架并列放置，高度寬度一致，每臺電容均配裝外熔斷器；外圍需用不低于2米的網欄圍住，圍欄門配置一扇活門便于巡視和檢修。
4.裝置結構設計合理，動、熱穩定性好，帶電顯示裝置用來顯示裝置的投切狀態，并有電磁鎖和柜門開關、觀察窗，具有強制閉鎖功能，確保運行和維護人員安全。
5.隔離接地開關配有電磁鎖，保證裝置帶電時無法操作隔離開關；隔離接地開關在電容器組檢修時可以處于接地狀態，確保檢修人員安全。
性能特點
1.該裝置允許在工頻1.1倍額定電壓下長期運行。
2.該裝置允許在由于過電壓和高次諧波造成的1.3倍額定電流的穩態過電流下連續運行。
3.該裝置可以將電容器投入運行瞬間產生的涌流限制在電容器組額定電流的20倍以下。
4.根據配電系統情況，可配置不同的電抗率的電抗器來抑制諧波和合閘涌流。
5.采用先進工藝和全膜介質的高壓電力電容器，具有可靠性高、壽命長、損耗小、運行溫升低等特點，并且還具有放電起始電壓高和密封性能好等特點。
6.具有完善的電容器保護功能，單臺電容器短路保護采用高壓噴逐式熔斷器；并根據接線方式的不同，電容器組設有開口三角不平衡電壓、中性點不平衡電流等繼電保護。
7.電容器實測總容量與各電容器額定值總和之差不超過+10%--0，各相電容偏差不超過5%。
技術參數
系統額定電壓:6~35kV.額定頻率:50~60Hz
額定容量:150~10000kvar(10kV及以下)600~20000kvar(35kV)
結構特點
1.安裝在戶內，柜式結構、固定投切。
2.可直接在變電所內投切電容補償裝置。
3.KRTBB型戶內柜式無功補償裝置由串聯空芯電抗器、進線架和電容器組成，空芯電抗器一般為三相疊裝或三相品字形安裝；進線架包括高壓隔離開關、放電線圈以及 避雷器；電容器架一般為二層一排布置，容量大采用二排二層布置；進線架與電容架并列放置，高度寬度一致，每臺電容均配裝外熔斷器；外圍需用不低于2米的網欄圍住，圍欄門配置一扇活門便于巡視和檢修。
4.裝置結構設計合理，動、熱穩定性好，帶電顯示裝置用來顯示裝置的投切狀態，并有電磁鎖和柜門開關、觀察窗，具有強制閉鎖功能，確保運行和維護人員安全。
5.隔離接地開關配有電磁鎖，保證裝置帶電時無法操作隔離開關；隔離接地開關在電容器組檢修時可以處于接地狀態，確保檢修人員安全。
性能特點
1.該裝置允許在工頻1.1倍額定電壓下長期運行。
2.該裝置允許在由于過電壓和高次諧波造成的1.3倍額定電流的穩態過電流下連續運行。
3.該裝置可以將電容器投入運行瞬間產生的涌流限制在電容器組額定電流的20倍以下。
4.根據配電系統情況，可配置不同的電抗率的電抗器來抑制諧波和合閘涌流。
5.采用先進工藝和全膜介質的高壓電力電容器，具有可靠性高、壽命長、損耗小、運行溫升低等特點，并且還具有放電起始電壓高和密封性能好等特點。
6.具有完善的電容器保護功能，單臺電容器短路保護采用高壓噴逐式熔斷器；并根據接線方式的不同，電容器組設有開口三角不平衡電壓、中性點不平衡電流等繼電保護。
7.電容器實測總容量與各電容器額定值總和之差不超過+10%--0，各相電容偏差不超過5%。
技術參數
系統額定電壓:6~35kV.額定頻率:50~60Hz
額定容量:150~10000kvar(10kV及以下)600~20000kvar(35kV)
