低壓電力網三相不平衡的存有進一步提高了安全性供電系統的可變性，三相不平衡危害愈來愈遭受供電系統的高度重視。尤其是在大城市電力網中的城鄉結合三相不平衡狀況更加突顯。沿海地區某地電業局根據在網上掌握到康潤電氣是潛心智能化無功功率補償行業的制造行業引領者，而且在三相負載不平衡自動調整裝置的營銷推廣上早已累積了豐富多彩的運作工作經驗。在充足掌握和溝通交流的基本上要電業局的領導干部根據對南德電氣設備開展參觀考察以后，最后把該地當?shù)氐哪硹l路線的三相不平衡整治方案交到康潤電氣設備。該補償方案中以SVG模塊中的控制DSP作為總的補償控制核心，SVG模塊與跨相補償電容器通過RS485進行通訊，統一協調補償，以跨相電容器進行不平衡及無功粗補，而已SVG進行精細化補償，靈活組合，兼顧了兩種補償方式各自的優勢，同時最大化的降低設備成本。從根源上解決低壓電網電能質量問題，提高了供電可靠性，降低配電網的損耗，減輕運行維護人員現場檢查及調整負荷的工作量，提高工作效率。
一、工作原理
1.1無源電容相間補償部分
通過相間補償控制器控制晶閘管開關在線路相間搭接電容器，利用王氏定律通過補償相間無功，來轉移有功功率。
投入時以功率因數為主要判據，再結合相間有功功率的差額，優先投入相間有功功率差額大的電容。
1.2有源電容相間補償部分

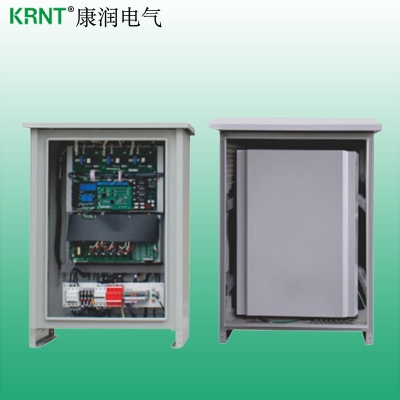

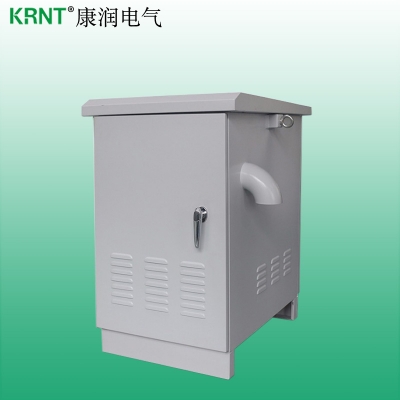

低壓三相負荷不平衡自動調節裝置以現代電力電子技術、動態無功補償技術等多種技術為理論基礎研發的新型配網智能化補償裝置。
采用基于DSP+FPGA全數字控制系統，該結構保證了PWM脈沖波形的實現精度、可靠性，減少了系統因軟件運行死機產生過電壓、過電流事故的概率。
采用電壓型PWM波變流電路結構，IGBT功率變換。模塊電路采用三電平拓?fù)浣Y(jié)構，逆變輸出電壓波形更接近于正弦波，變流效率提高。三相負荷不平衡自動調節裝置在上電瞬間就能根據AD采樣電路的交流采樣分析出三相間的負荷不平衡情況，DSP運算出需要補償?shù)碾娏髦岛拖辔唬蒄PGA信號發生器發出PWM信號給IGBT驅動，由逆變器產生一個滿足要求的電流信號送入到系統中，實現三相負荷平衡調節、動態無功補償、諧波治理功能要求。
